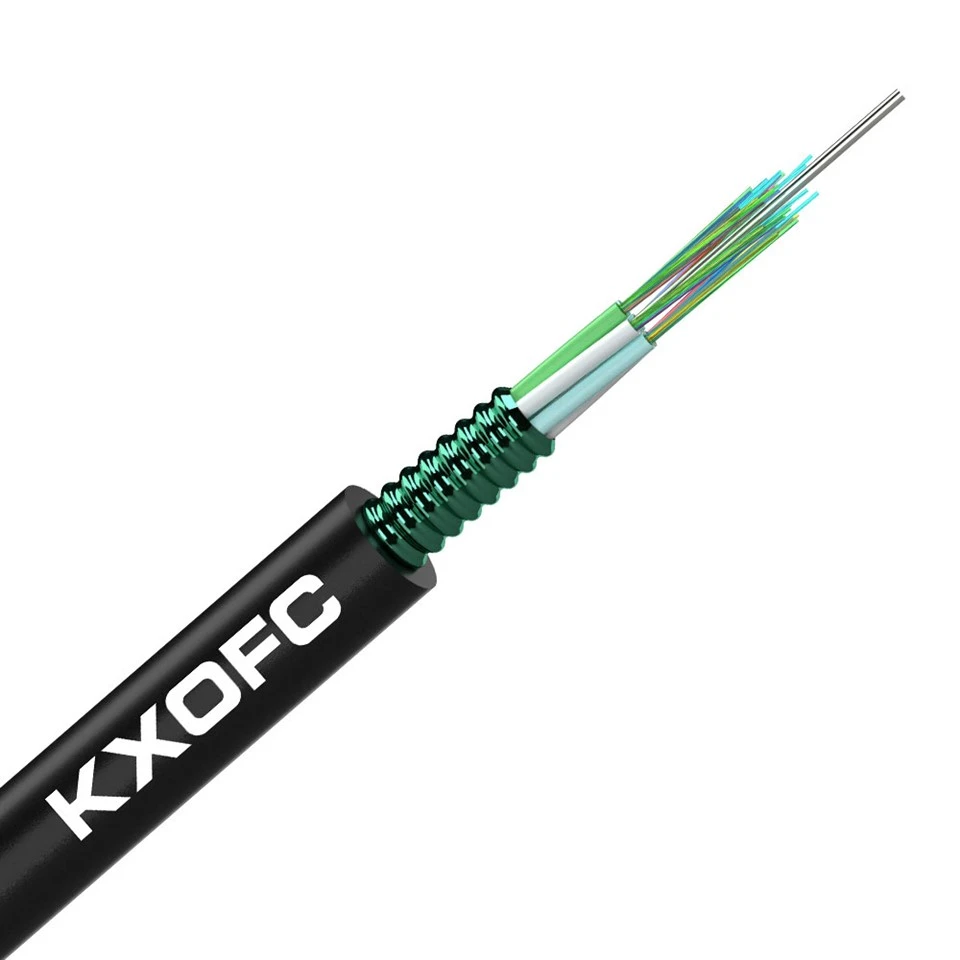

Obrnený optický kábel v jednom režime

vlastnú značku





Kábel FTTH{0}}Atramentová tlač

Plochý kábel-Plazmová tlač

Vonkajší kábel GYTC8S-Železná tlač

Štartovací kábel- SC/UPC-SC/APC

GYTC8S 24jadrový -drevený bubon

FTTH kábel-1km bubon

FTTH káblové-kartónové balenie

Patch cords-Paletový balík







Zabaliť a odoslať



Záplatovacie šnúry v paletovej dodávke

FTTH kábel v kartónovom balení

Plochý kábel v obale z preglejkového bubna

Kompozitný bubon plný naložený do nádoby

Fotka nakladania pevného dreveného bubna







**Kľúčové body pre inštaláciu potrubných káblov**

**1. Požiadavky na potrubie a potrubie**

Pred inštaláciou potrubného kábla je potrebné vykonať nasledujúce prípravy:

**Princípy výberu vedenia:**

- Ak návrh nešpecifikuje polohu vedenia, musia sa použiť vedenia vrstvu po vrstve **zdola nahor a z oboch strán do stredu**.

- Pozície vedenia, ktoré zaberá kábel v priľahlých častiach vedenia, musia byť relatívne konzistentné, aby sa predišlo prepínaniu z jednej strany potrubia na druhú.

- Pozícia vedenia vybratá pozdĺž tej istej trasy by sa nemala meniť.

**Čistenie potrubia:** Pred inštaláciou je potrebné potrubia vyčistiť, aby sa zabezpečilo, že nie sú upchaté.

**2. Inštalácia pod-potrubia**

Pri inštalácii káblov do plastových rúrok s veľkým{0}}priemerom sa plastové pod-kanály zvyčajne používajú na zlepšenie využitia vedenia a ochranu kábla:

| Položka|Požiadavka |

| Materiál pod-potrubia|Plastové hadičky s dobrou odolnosťou a ekologickou kompatibilitou |

| Počet pod-vodov|Celkový ekvivalentný vonkajší priemer niekoľkých vedľajších kanálov{1} by nemal presiahnuť **85 % až 90 %** vnútorného priemeru hlavného potrubia. |

| Vnútorný priemer pod-vodu|Nemal by byť menší ako **1,5-násobok** vonkajšieho priemeru kábla. |

| Spôsob inštalácie|Viaceré vedľajšie-potrubia v rámci toho istého hlavného potrubia sa nainštalujú **na jedno ťahanie**. |

| Požiadavka na spoj|Vedľajšie-potrubia **nesmú mať žiadne spoje** vo vnútri hlavného potrubia. |

| Koncové tesnenie|Nepoužité konce pod{0}}kanálov musia byť utesnené proti vniknutiu vody. |

| Farebné kódovanie|Viaceré vedľajšie-kanály v rámci toho istého hlavného potrubia by mali byť odlíšené rôznymi farbami. |

**Dĺžka výstupku pomocného-kanálu:**

- V rámci prielezov/rukovätí musí byť dĺžka výstupku pod-kanálov **200 mm až 400 mm**.

- V napájacích kanáloch môže byť dĺžka výstupku pomocných- kanálov **150 mm až 200 mm**.

**3. Spôsob inštalácie kábla**

Potrubné káble je možné inštalovať pomocou mechanického ťahania alebo ručného ťahania:

- Napätie v ťahu na jedno potiahnutie **nesmie presiahnuť povolenú pevnosť v ťahu kábla**.

- Po inštalácii musí byť kábel **bez skrútenia, kríženia, zjavných škrabancov alebo poškodenia**.

- Kábel **nesmie byť ohnutý do 150 mm** od výstupu z vedenia.

- V ohyboch vedenia alebo križovatkách s inými prekážkami sa na ochranu musia použiť vodiace zariadenia alebo -ochranné trubice.

**4. Inštalácia v šachtách/rukovätiach**

Inštalácia káblov v šachtách/rukovätiach musí spĺňať tieto požiadavky:

- Kábel musí byť **pevne zaistený** a mal by byť chránený plastovou flexibilnou hadicou (napr. vlnitá rúrka).

- Uzávery káblových spojov musia byť inštalované nad

celoročná-vodná hladina a podopreté ochrannými konzolami.

- Káble **nesmú prechádzať priamo** cez šachtu.

- Vyhradené dĺžky káblov musia byť zvinuté podľa požiadaviek na polomer ohybu a bezpečne pripevnené k držiakom.

- **Je potrebné nainštalovať identifikačné značky alebo štítky káblov** (v každej šachte musí byť umiestnená tabuľa).

- Uzávery káblových spojov musia byť pripevnené k vopred-zabudovaným armatúram na stene šachty.

**5. Tesnenie potrubia**

Po inštalácii kábla musia byť konce hlavného aj vedľajšieho potrubia tesne utesnené, ako to vyžaduje konštrukcia, aby sa zabránilo vniknutiu vody, pár a nečistôt.
